GSM-888 行動電話控制警示系統 - 結構說明

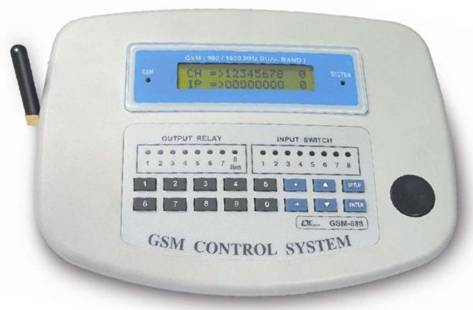

GSM-888 行動電話控制警示系統

GSM CONTROLLER

Control and monitor via GSM mobile telephone

no distance limitation

GSM-888 行動電話控制警示系統

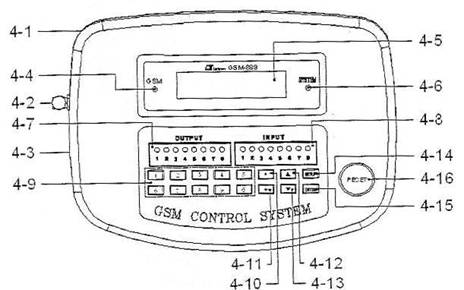

GSM-888 行動電話控制警示系統 正視圖



4-1電源插座DC9V

4-2天線與插座

4-3電源開關

4-4行動電話GSM指示燈

4-5顯示器LCD

4-6系統指示燈

4-7電驛接點輸出指示燈

4-8開關輸入指示燈

4-9數字鍵

4-10小數點鍵

4-11正負值鍵

4-12向上鍵

4-13向下鍵

4-14設定鍵

4-15輸入鍵

4-16復歸鍵

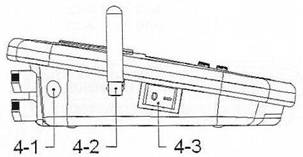

GSM-888 行動電話控制警示系統 測視圖

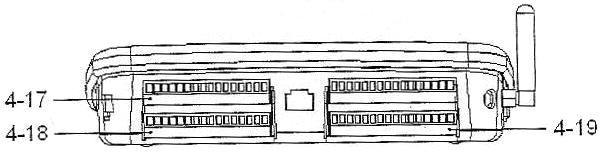

GSM-888 行動電話控制警示系統 後視圖



4-17開關輸入端子

4-18類比輸入端子4-20mA

4-19電驛輸出端子

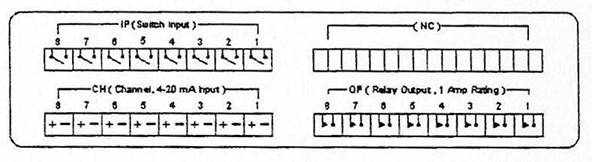

GSM-888接點輸入圖

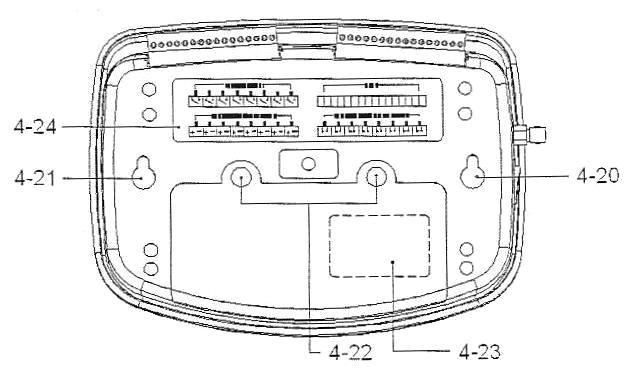

GSM-888 行動電話控制警示系統 背視圖



4-20牆壁鐵釘固定孔

4-21牆壁鐵釘固定孔

4-22行動電話卡蓋螺絲

4-23行動電話卡蓋螺絲

4-24行動電話卡蓋
