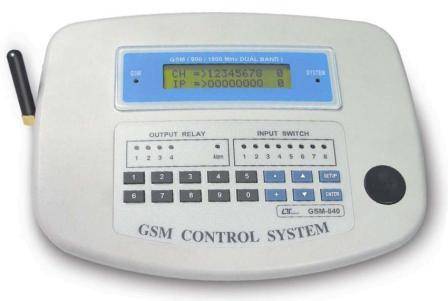

GSM-840 行動電話遙控控制器
GSM
CONTROLLER
Control
and monitor via GSM
mobile
telephone no distance limitation

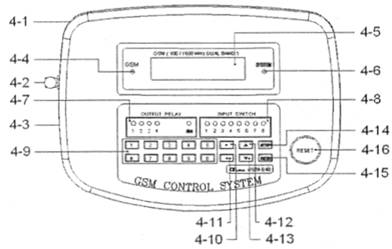

GSM-840 行動電話遙控控制器 正視圖
|
4-1 9V電源插座
4-2天線/天線插座
4-3電源開關按鍵
4-4 GSM指示燈
4-5液晶顯示器
4-6系統指示燈
4-7繼電器輸出指示燈
4-8 按鍵輸入指示燈
|
4-9 數字按鍵
4-10 小數按鍵
4-11正負值按鍵
4-12向上鍵
4-13向下鍵
4-14設定鍵
4-15輸入鍵
4-16重新設定鍵
|

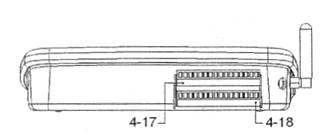

GSM-840 行動電話遙控控制器 後視圖

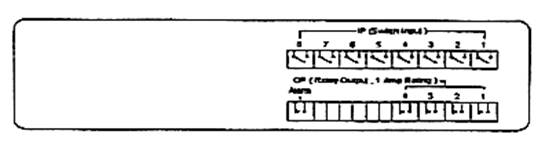

GSM-840 接點輸入圖

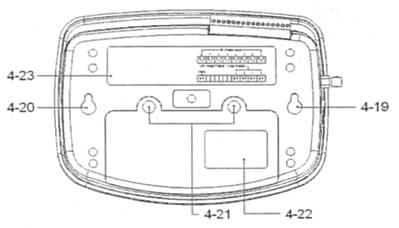

GSM-840 行動電話遙控控制器 背視圖
|
4-19固定螺絲孔
4-20固定螺絲孔
4-21 SIM卡蓋螺絲
|
4-22 SIM卡插槽
4-23說明標籤
|

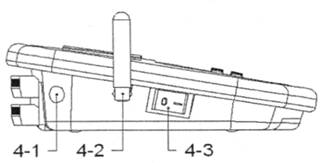

GSM-840 行動電話遙控控制器 側視圖
