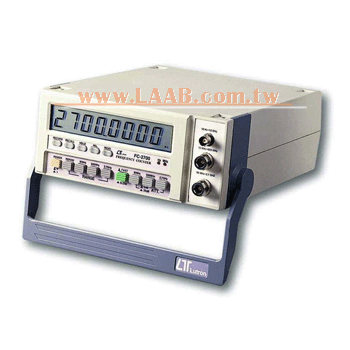

FC-2700 桌上型計頻器
2.7 GHz, Bench type
with TCXO FREQUENCY COUNTER
|
1.10Hz-2.7GHz
±(2PPM+1D)
2.MAX,MIN,DATA
HOLD,RECALL
3.RS-232/USB電腦連線
4.SIZE:
280x210x90mm
5.8位數顯示
6.振盪採用高品質TCXO O.S.C.
7.N型頭+BNC頭
8.取樣時間
0.5-11sec
9.測量範圍(週期)：10Hz~10MHz
|
|

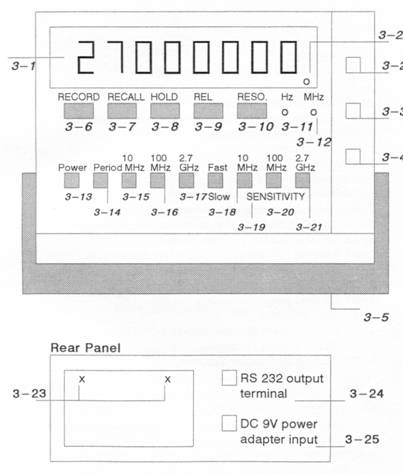

3-1液晶顯示器
3-2 10 Mhz(LF,頻道A)輸入端,BNC接頭
3-3 500 Mhz(RF,頻道B)輸入端,N型式接頭
3-4 2700 Mhz(RF,頻道C)輸入端, N型式接頭
3-5把手
3-6紀錄間(記憶記載鍵)
3-7紀錄值召回鍵(記憶值呼出鍵)
3-8鎖定鍵(讀值鎖定鍵)
3-9 REL鍵(比較值測量)
3-10 RESO鍵(解析度選擇)
3-11 Hz指示
3-12 MHz指示
|
3-13電源開關
3-14週期檔位開關(範圍選擇)
3-15 10MHz檔位開關(範圍選擇)
3-16 500MHz檔位開關(範圍選擇)
3-17 2.7 GHz檔位開關(範圍選擇)
3-18 快速/慢速選擇開關(取樣時間選擇)
3-19 10MHz範圍靈敏度選擇開關
3-20 500MHz範圍靈敏度選擇開關
3-21 2.7GHz範圍靈敏度選擇開關
3-22 取樣指示
3-23 電池槽/電池蓋
3-24 RS-232輸出孔
3-25 外部直流9伏特輸入孔
|
