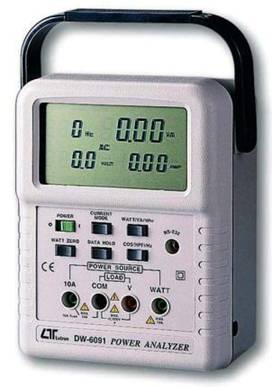

顯示器

93mm*52mm超大型液晶顯示器.多種單位顯示.可同時顯示電壓/電流/瓦特/功率因數或頻率等.

測量單位

瓦特.虛功因.瓦特小時.功率因數.交流電壓.交流電流.頻率.

歸零調整

瓦特: 採按鍵式歸零設計.

交流電壓/電流: 自動歸零.

過載輸入指示

顯示" ‾‾‾‾" 或" ————"

資料輸出

RS-232電腦連接介面.

取樣時間

約1.5秒.

工作環境溫度

0℃~50℃.(32℉~122℉).

工作環境濕度

須低於80%R.H.

工作電源

電池電源: 直流9伏特,1.5V(3號電池)*6顆.

交流電源:AC轉DC9伏特電壓轉換器(500mA).

電源消耗

電池電源: 約直流30mA.

尺寸

175*130*83mm.(6.9*5.1*3.3英寸)

重量

795公克.

標準附件

測試棒…………..1組.

操作說明書……..1本.

瓦特(交流)電流直接輸入

範圍

解析度

精確度

6000瓦特

1瓦特

±(1.5%+5位數)

AC輸入電流須≧0.4安培(ACA)及≦10安培(ACA).

交流電壓/電流(ACV/ACA)頻率響應範圍40Hz~400Hz.

電壓輸入: 最大AC600V.電流輸入: 最大AC10A.

瓦特(交流)電流使用鉤錶轉換器或分流器(CT)輸入

範圍

解析度

9999瓦特

1瓦特

99.99仟瓦

0.01仟瓦

999.9仟瓦

0.1仟瓦

輸入電流法則:

CT 100/5A須≧8ACA.

CT 1000/5A須≧80ACA

VA(虛功因)電流直接輸入

範圍

解析度

精確度

99.99VA

0.01VA

±(2%+2位數)

999.9VA

0.1VA

6000VA

1VA

AC輸入電流須≧0.4安培(ACA)及≦10安培(ACA).

交流電壓/電流(ACV/ACA)頻率響應範圍40Hz~400Hz.

功率因數(電流直接輸入)

範圍

解析度

精確度

0.01~1.00

0.01

±(1.5%+2位數)

AC輸入電流須≧0.4安培(ACA)及≦10安培(ACA).

交流電壓/電流(ACV/ACA)頻率響應範圍40Hz~400Hz.

電壓輸入: 最大AC600V.電流輸入: 最大AC10A.

交流電壓ACV(true rms),

範圍

解析度

精確度

0.1V~299.9V

0.1V

<10V: ±(1%+7位數) 11V~100 : ±(1%+5位數)

其餘 ±(1%+1位數)

300V~600V

1V

自動換檔  最大輸入電壓:AC600V

交流電壓ACV頻率響應40~400Hz

交流電流ACA(true rms)

範圍

解析度

精確度

0.05A~10.00A

10mA

±(1%+3位數)

最大輸入電流:AC10A      交流電流ACA頻率響應40~400Hz.

交流電流ACA.外接分流器(CT)

範圍

解析度

CT 100/5A

0.1A

CT 1000/5A

1A

精確度: 主機電流檔之精確度加分流器之精確度.

瓦特小時Whr(電流直接輸入)

範圍

解析度

0.001Whr~9.999 Whr

0.001Whr

10.00Whr~99.99 Whr

0.01 Whr

100.0Whr~999.9 Whr

0.1 Whr

1000Whr~9999 Whr

1 Whr

10 K Whr~99.99 K Whr

10 Whr

100 K Whr~999.9 K Whr

100 Whr

1000 K Whr~9999 K Whr

1 K Whr

精確度及其他規格要件與瓦特檔相同.

頻率Hz

範圍

解析度

精確度

10.0Hz~99.9Hz

0.1Hz

±(1%+1位數)

100Hz~999Hz

1Hz

自動換檔    頻率信號輸入電壓位準>6V和≦600V.
